فناوری فرآیند 32 نانومتری به نسل خاصی از فناوری ساخت نیمههادی اطلاق میشود که در آن ابعاد کلیدی ترانزیستورها، به ویژه طول گیت، در حدود 32 نانومتر اندازهگیری میشود. این مقیاسبندی، که نشاندهنده پیشرفت قابل توجهی در فناوری لیتوگرافی و هندسه ترانزیستورها است، امکان تولید تراشههایی با چگالی بالاتر، عملکرد سریعتر و مصرف انرژی کمتر را در مقایسه با نسلهای پیشین (مانند 45 نانومتر یا 65 نانومتر) فراهم میآورد. دستیابی به این ابعاد نیازمند تکنیکهای پیشرفتهای در فرآیند لیتوگرافی نوری، مواد جدید برای گیت و دیالکتریک، و شیوههای پیچیدهتر برای ساخت لایههای فلزی و عایق است. هدف اصلی در این مقیاس، کاهش هزینههای تولید به ازای هر ترانزیستور و افزایش سرعت سوئیچینگ آنها از طریق کاهش ظرفیت خازنی و افزایش چگالی جریان است.
فرآیند 32 نانومتری در واقع نمایانگر گرهای (node) در منحنی قانون مور است که شرکتهای پیشرو در صنعت نیمههادی، مانند اینتل، TSMC، و سامسونگ، از اوایل سال 2009 و 2010 به طور گسترده از آن در تولید انبوه تراشههای خود بهره بردند. این فناوری از لیتوگرافی با نور فرابنفش پیشرفته (Advanced Deep Ultraviolet - ADUV) با طول موج 193 نانومتر استفاده میکرد، اما با بهکارگیری تکنیکهایی نظیر لیتوگرافی چندلایه (Multi-patterning) برای دستیابی به رزولوشنهای زیر خط ابزار (sub-wavelength lithography) بود که امکان ترسیم الگوهای با ابعاد 32 نانومتر فراهم میشد. این پیشرفتها نه تنها در پردازندههای مرکزی (CPU) و واحدهای پردازش گرافیکی (GPU) بلکه در طیف وسیعی از دستگاههای الکترونیکی مصرفی و صنعتی کاربرد یافتند.
تاریخچه و تکامل

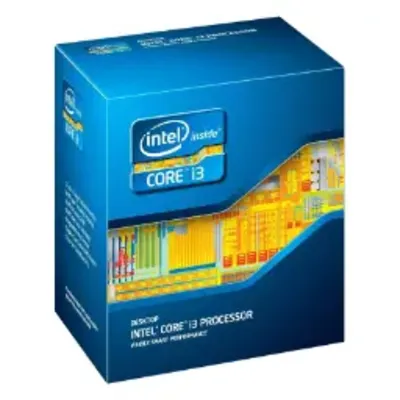

فرآیند 32 نانومتری به عنوان جانشین مستقیم فناوری 45 نانومتری معرفی شد و بخشی از چرخه شتابان قانون مور بود. معرفی این گره، نتیجه سالها تحقیق و توسعه در زمینه فیزیک نیمههادیها، موادشناسی، و مهندسی فرآیند لیتوگرافی بود. چالشهای اصلی در این مقیاس، افزایش اثرات کوانتومی، نشتی جریان (leakage current) از طریق لایههای عایق نازک، و حفظ قابلیت اطمینان در ابعاد بسیار کوچک بود. برای غلبه بر این موانع، تغییراتی در ساختار ترانزیستور، مانند استفاده از گیت فلزی با ضریب اختلال بالا (High-k Metal Gate - HKMG) و دیالکتریکهای با ضخامت اتمی، ضروری بود. این تکنولوژی به طور گسترده در نسلهای اولیه پردازندههای Core i3/i5/i7 اینتل و همچنین در بسیاری از چیپستهای موبایل و سیستمهای نهفته مورد استفاده قرار گرفت.
اصول فنی و مکانیسم عمل
ترانزیستورهای ساخته شده با فرآیند 32 نانومتری معمولاً از نوع ماسفت (Metal-Oxide-Semiconductor Field-Effect Transistor) با کانال سیلیکونی هستند. طول گیت 32 نانومتر، فاصله بین پایانههای سورس و درین ترانزیستور را مشخص میکند. برای دستیابی به این ابعاد، از ماسکهای لیتوگرافی با دقت بالا و نور UV با طول موج 193 نانومتر استفاده میشود. از آنجایی که طول موج نور بیشتر از اندازه مورد نیاز برای ترسیم الگو است، از تکنیکهای لیتوگرافی چندلایه، مانند لیتروگرافی دوگانه (double patterning) یا حتی سهگانه (triple patterning)، بهره گرفته میشود. این تکنیکها با تقسیم الگوی نهایی به چندین لایه مجزا و نوردهی متوالی، امکان ایجاد ویژگیهای ریزتر از طول موج نور تابشی را فراهم میکنند. همچنین، برای کاهش نشتی جریان، از دیالکتریکهای High-k (مانند هافنیوم اکسید) به جای دیاکسید سیلیکون سنتی استفاده میشود تا بتوان لایه عایق گیت را ضخیمتر (اما با ظرفیت مشابه) ساخت و در نتیجه نشت جریان کاهش یابد. استفاده از گیت فلزی نیز به حذف مشکل انتشار (diffusion) اتمهای فرومغناطیس در دیالکتریک و کاهش مقاومت گیت کمک میکند.
معماری و طراحی
در معماری تراشههای 32 نانومتری، تمرکز بر افزایش تعداد ترانزیستورها در واحد سطح و همچنین بهبود بهرهوری انرژی برای کاربردهای موبایل و سرور بود. این شامل استفاده از تکنیکهای بهبود یافته برای مسیریابی سیمکشی (interconnects)، کاهش ظرفیت خازنی بین سیمها، و طراحی بلوکهای عملکردی بهینهتر بود. در این گره، سیمکشی مسی به طور گستردهای جایگزین آلومینیوم شد تا مقاومت الکتریکی کاهش یابد. همچنین، بهبود در طراحی ترانزیستورهای CMOS (Complementary Metal-Oxide-Semiconductor) برای کاهش مصرف انرژی در حالت ایستا (standby power) و دینامیک (dynamic power) مد نظر قرار گرفت.
استانداردهای صنعتی
گره 32 نانومتری به عنوان بخشی از برنامههای توسعه بلندمدت صنعت نیمههادی، مانند برنامه ITRS (International Technology Roadmap for Semiconductors)، تعریف و پیشبینی شده بود. این استانداردها، معیارهایی را برای ابعاد ترانزیستور، چگالی منطق، عملکرد، توان مصرفی و هزینههای تولید تعیین میکردند. فرآیند 32 نانومتری، معیارهایی را برای بهبود 10 تا 15 درصدی در نسبت عملکرد به توان در مقایسه با 45 نانومتر تعیین کرده بود.
کاربردها
تراشههای مبتنی بر فناوری 32 نانومتری در طیف وسیعی از محصولات به کار گرفته شدند:
- پردازندههای مرکزی (CPU) برای کامپیوترهای شخصی و سرورها
- واحدهای پردازش گرافیکی (GPU)
- تراشههای موبایل و تبلتها
- حافظههای فلش NAND و DRAM
- سیستمهای نهفته (Embedded Systems)
- تراشههای شبکه و ارتباطات
- کنترلکنندههای ذخیرهسازی (مانند SSD)
مزایا و معایب
مزایا
- چگالی بالاتر ترانزیستور: امکان ادغام تعداد بیشتری از ترانزیستورها در یک تراشه، منجر به افزایش قابلیتها و پیچیدگی بیشتر در طراحی IC میشود.
- عملکرد بهبود یافته: کاهش ظرفیت خازنی و ولتاژ عملیاتی به افزایش فرکانس کاری و سرعت پردازش کمک میکند.
- مصرف انرژی کمتر: بهینهسازی در ساختار ترانزیستور و کاهش ولتاژ عملیاتی، مصرف توان را کاهش میدهد، که برای دستگاههای قابل حمل حیاتی است.
- هزینه کمتر به ازای هر ترانزیستور: با افزایش چگالی، هزینه تولید هر ترانزیستور کاهش مییابد.
معایب
- پیچیدگی ساخت: نیاز به تکنیکهای پیشرفته لیتوگرافی مانند چندلایه، هزینهها و پیچیدگی فرآیند تولید را افزایش میدهد.
- افزایش اثرات کوانتومی و نشتی: در این ابعاد، کنترل نشتی جریان و اثرات کوانتومی دشوارتر میشود که نیازمند راهکارهای مهندسی پیچیده است.
- چالشهای مربوط به مواد: یافتن مواد مناسب برای گیت و عایق که خواص الکتریکی مورد نیاز را با حداقل نقص فراهم کنند، یک چالش مداوم است.
- هزینه تحقیق و توسعه بالا: سرمایهگذاری لازم برای توسعه و پیادهسازی فناوریهای جدید در این مقیاس بسیار زیاد است.
مقایسه با فناوریهای دیگر
فناوری 32 نانومتری در مقایسه با نسلهای پیشین خود (مانند 45 نانومتر) پیشرفتهای قابل توجهی در چگالی و عملکرد ارائه داد. با این حال، در مقایسه با نسلهای بعدی مانند 22 نانومتر و 14 نانومتر که از ترانزیستورهای FinFET استفاده کردند، محدودیتهایی در کنترل نشتی و مقیاسپذیری داشت. FinFET ها (ترانزیستورهای باله یا سهبعدی) با افزایش سطح تماس کانال با گیت، کنترل بهتری بر جریان عبوری فراهم کرده و امکان مقیاسبندی بیشتر را میسر ساختند.
| ویژگی | فناوری 45 نانومتر | فناوری 32 نانومتر | فناوری 22 نانومتر (FinFET) |
| طول گیت (تقریبی) | 45 nm | 32 nm | ~20-22 nm |
| ولتاژ عملیاتی (Vdd) | ~1.1 V | ~1.0 V | ~0.9 V |
| چگالی منطق | متوسط | بالا | بسیار بالا |
| مصرف توان | متوسط | پایین | بسیار پایین |
| نوع ترانزیستور | Planar Bulk MOSFET | Planar Bulk MOSFET (HKMG) | FinFET |
| هزینه تولید (به ازای واحد) | نسبتاً بالا | کمتر از 45nm | کمتر از 32nm |
آینده و چشمانداز
گره 32 نانومتری نقطه عطفی در صنعت نیمههادی محسوب میشود که امکان دستیابی به تراشههای قدرتمندتر و در عین حال کممصرفتر را فراهم کرد. اگرچه این فناوری به تدریج جای خود را به گرههای پیشرفتهتر مانند 22 نانومتر، 14 نانومتر، 10 نانومتر و کمتر داده است، اما درک اصول مهندسی و چالشهای مرتبط با آن، راه را برای پیشرفتهای بعدی هموار کرد. نوآوریهایی مانند HKMG و Multi-patterning که در دوران 32 نانومتری به بلوغ رسیدند، همچنان ستون فقرات فناوریهای مدرن ساخت نیمههادی باقی ماندهاند. این نسل از فناوری، پایههای لازم برای رشد فزاینده دستگاههای الکترونیکی پیچیده و هوشمند امروزی را بنا نهاد.
