راهنمای جامع فن کویل: از عملکرد تا انتخاب و نصب
مقدمهای بر فن کویل و اصول کارکرد آن
فن کویل یک دستگاه ترمینال در سیستمهای تهویه مطبوع است که وظیفه اصلی آن انتقال حرارت بین سیال واسط (آب سرد یا گرم) و هوای محیط میباشد. این دستگاه با مکش هوای داخل اتاق توسط فن، عبور دادن آن از روی کویل حاوی آب سرد یا گرم، و سپس دمیدن هوای تهویهشده به فضا، دمای مطلوب را فراهم میآورد. آب سرد معمولاً توسط چیلر و آب گرم توسط بویلر یا پکیج تأمین میشود و از طریق لولهکشی به کویل فن کویل منتقل میگردد.
انواع فن کویل و کاربردهای آنها
فن کویلها در اشکال و ابعاد مختلفی تولید میشوند که هر کدام برای کاربرد خاصی مناسب هستند:
- فن کویل زمینی: این نوع فن کویل معمولاً در پایین دیوار و روی زمین قرار میگیرد و برای فضاهای مسکونی و اداری با محدودیت نصب دیواری یا سقفی مناسب است. نصب و سرویسپذیری آنها نسبتاً آسان است.

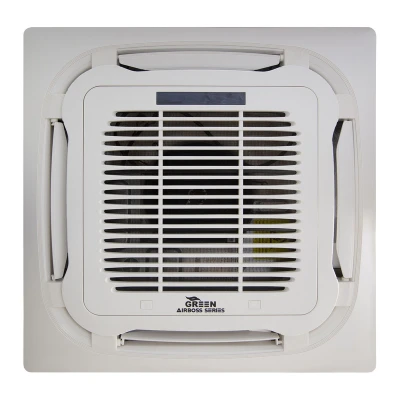

- فن کویل سقفی (کاستی): این فن کویلها داخل سقف کاذب نصب میشوند و فقط پنل خروجی هوا و دریچههای مکش آنها قابل مشاهده است. فن کویلهای کاستی در انواع یکطرفه، دوطرفه و چهارطرفه برای توزیع یکنواخت هوا در فضاهای تجاری و اداری بزرگ استفاده میشوند.
- فن کویل دیواری: مشابه اسپلیتهای دیواری، این نوع فن کویلها روی دیوار نصب میشوند و اغلب دارای کنترل از راه دور هستند. برای فضاهای مسکونی کوچک و متوسط بسیار پرکاربردند.
- فن کویل کانالی (توکار): این فن کویلها به صورت پنهان در سقف کاذب یا داکتها نصب شده و از طریق کانالکشی هوا را به فضاهای مختلف توزیع میکنند. برای فضاهای بزرگتر و چند اتاقه که نیاز به توزیع هوای یکنواخت از چندین دریچه دارند، ایدهآل هستند.
- فن کویل سقفی توکار (بدون کابینت): مشابه فن کویلهای کانالی اما با قابلیت اتصال مستقیم به دریچههای خطی یا مشبک بدون نیاز به کانالکشی گسترده. مناسب برای فضاهای با سقف کاذب.
اجزای اصلی فن کویل
یک فن کویل معمولاً از اجزای زیر تشکیل شده است:
- کویل: مبدل حرارتی که آب سرد یا گرم در آن جریان دارد و تبادل حرارت با هوا را انجام میدهد. کویلها میتوانند دو لوله یا چهار لوله باشند.
- فن (بلوئر): وظیفه مکش هوا از محیط و عبور آن از روی کویل و سپس دمیدن هوا به داخل اتاق را بر عهده دارد. معمولاً از فنهای سانتریفیوژ یا محوری استفاده میشود.
- الکتروموتور: نیروی لازم برای چرخش فن را تأمین میکند.
- سینی درین: آب تقطیر شده از روی کویل سرد را جمعآوری و به خارج هدایت میکند.
- فیلتر هوا: برای جلوگیری از ورود ذرات گرد و غبار به کویل و فن و همچنین بهبود کیفیت هوای داخل ساختمان.
- بدنه و کابینت: محفظهای که اجزای داخلی را در خود جای میدهد و زیبایی ظاهری دستگاه را نیز تأمین میکند (در مدلهای روکار).
- شیر هواگیری و شیر تخلیه: برای نگهداری و سرویس سیستم.
نکات مهم در نصب و نگهداری
نصب صحیح فن کویل تأثیر بسزایی در راندمان و طول عمر دستگاه دارد. رعایت فاصله مناسب از دیوارها، تراز بودن دستگاه، و عایقکاری صحیح لولهها از جمله موارد مهم است. نگهداری منظم شامل تمیز کردن فیلترها (حداقل ماهی یکبار)، بررسی و تمیز کردن کویلها، تخلیه سینی درین، و بازبینی اتصالات الکتریکی و مکانیکی برای جلوگیری از بروز نقص فنی و حفظ کیفیت هوای مطلوب ضروری است. عدم توجه به سرویسهای دورهای میتواند منجر به کاهش راندمان، افزایش مصرف انرژی، و کاهش طول عمر دستگاه شود.
انتخاب فن کویل مناسب نیاز به بررسی دقیق ظرفیت مورد نیاز، نوع فضا، محدودیتهای معماری، و بودجه دارد. مشورت با کارشناسان متخصص در این زمینه میتواند به انتخاب بهینه و کارآمد کمک کند.
