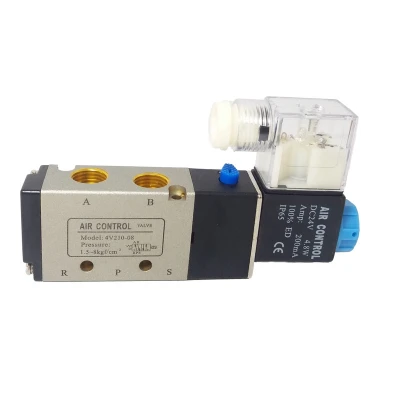

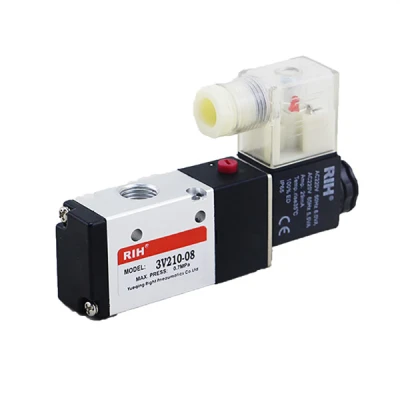

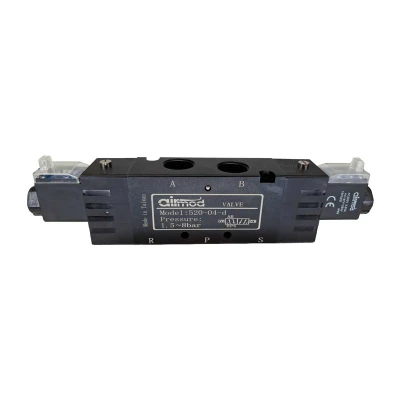

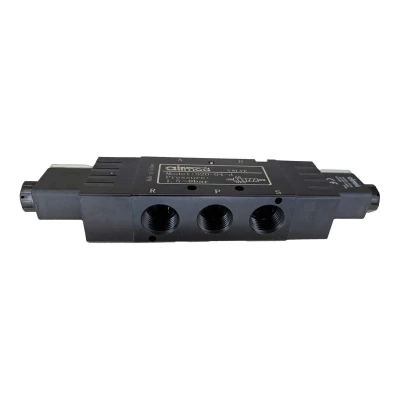

شیر برقی

جزئیات فنی شیر برقی

اجزای اصلی شیر برقی

یک شیر برقی از دو بخش اصلی تشکیل شده است: بوبین (Solenoid) و بدنه شیر (Valve Body). بوبین، بخش الکتریکی شیر است که شامل سیم‌پیچ مسی، هسته متحرک (Plunger) و فنر می‌شود. با اعمال ولتاژ به بوبین، یک میدان مغناطیسی ایجاد شده که هسته متحرک را جذب می‌کند و باعث تغییر وضعیت شیر می‌شود. بدنه شیر نیز شامل پورت‌های ورودی و خروجی، اوریفیس و نشیمنگاه (Seat) است که مسیر جریان سیال را کنترل می‌کند. جنس بدنه و آب‌بندها بر اساس نوع سیال و شرایط کاری انتخاب می‌گردند.

انواع عملکرد شیر برقی

شیر برقی نرمالی کلوز (Normally Closed NC)

این نوع شیر در حالت عادی (بدون برق) بسته است و اجازه عبور سیال را نمی‌دهد. با اعمال جریان برق به بوبین، هسته متحرک بالا رفته و مسیر جریان سیال باز می‌شود. پس از قطع برق، فنر هسته را به جای اولیه برگردانده و شیر مجدداً بسته می‌شود. این مدل رایج‌ترین نوع شیر برقی است و در کاربردهایی که نیاز به قطع جریان در صورت قطعی برق است، مانند سیستم‌های ایمنی، به کار می‌رود.

شیر برقی نرمالی اوپن (Normally Open NO)

شیر برقی نرمالی اوپن در حالت عادی (بدون برق) باز است و سیال می‌تواند از آن عبور کند. با اعمال جریان برق به بوبین، هسته متحرک پایین آمده و مسیر جریان سیال بسته می‌شود. این نوع شیر در سیستم‌هایی که نیاز به حفظ جریان در صورت قطعی برق دارند، کاربرد دارد. به دلیل ساختار پیچیده‌تر و مصرف انرژی مداوم برای بسته‌نگهداشتن، کمتر از نوع NC رایج است.

نحوه عملکرد شیر برقی

شیر برقی با عملکرد مستقیم (Direct Acting)

در شیرهای برقی با عملکرد مستقیم، نیروی مغناطیسی بوبین مستقیماً هسته متحرک را بلند کرده و مسیر جریان را باز یا بسته می‌کند. این نوع شیرها به تفاوت فشار برای کارکرد نیاز ندارند و برای کنترل جریان‌های کم و فشارهای پایین مناسب هستند. سرعت پاسخ‌دهی آنها بالا است.

شیر برقی با عملکرد پایلوت (Pilot Operated)

این شیرها از فشار خود سیال برای کمک به باز و بسته شدن استفاده می‌کنند. بوبین ابتدا یک سوراخ کوچک (اوریفیس پایلوت) را باز می‌کند که باعث افت فشار در یک محفظه کوچک شده و این اختلاف فشار، دیافراگم یا پیستون اصلی شیر را حرکت داده و مسیر اصلی جریان را باز یا بسته می‌کند. شیرهای پایلوت برای کنترل جریان‌های بالا و فشارهای بیشتر مناسب هستند و بوبین کوچکتری نسبت به شیرهای مستقیم برای همان ظرفیت نیاز دارند.

مواد ساخت و آب‌بندها

انتخاب مواد سازنده شیر برقی بسیار حائز اهمیت است. بدنه شیر معمولاً از برنج، استیل ضد زنگ (304 یا 316) یا پلاستیک ساخته می‌شود. برنج برای کاربردهای عمومی آب و هوا مناسب است، در حالی که استیل ضد زنگ برای سیالات خورنده، بخار و دمای بالا استفاده می‌شود. پلاستیک نیز برای سیالات خاص یا محیط‌های خورنده بیرونی کاربرد دارد.

آب‌بندها نقش کلیدی در جلوگیری از نشتی دارند و باید با نوع سیال و دمای آن سازگار باشند:

• NBR (Nitrile Butadiene Rubber): مناسب برای آب سرد، هوا و روغن‌های نفتی با محدوده دمایی استاندارد.
• Viton (FKM): مقاومت بالا در برابر حرارت، مواد شیمیایی، اسیدها و روغن‌ها؛ انتخابی ایده‌آل برای سیالات داغ و خورنده.
• EPDM (Ethylene Propylene Diene Monomer): مناسب برای آب گرم، بخار، الکل‌ها و کتون‌ها؛ مقاومت عالی در برابر اوزون و نور خورشید.
• PTFE (Teflon): مقاومت شیمیایی بسیار بالا در برابر تقریباً تمام سیالات و قابلیت تحمل دماهای بسیار بالا و پایین؛ برای کاربردهای بسیار سخت و خاص.

ولتاژ تغذیه و درجه حفاظت

بوبین‌های شیر برقی با ولتاژهای مختلف AC (مانند 24V, 110V, 220V) و DC (مانند 12V, 24V) موجود هستند. انتخاب ولتاژ مناسب بر اساس سیستم کنترلی موجود صورت می‌گیرد. درجه حفاظت (IP Rating) نیز نشان‌دهنده میزان مقاومت شیر در برابر ورود گرد و غبار و آب است. برای محیط‌های صنعتی و مرطوب، شیرهایی با درجه IP بالا (مانند IP65 یا IP67) مورد نیاز است.
