مشخصات فنی کلکتور
معرفی و کاربرد کلکتور
کلکتور، که در زبان فارسی گاهی به آن "جعبه تقسیم" یا "توزیعکننده" نیز گفته میشود، یک دستگاه لولهکشی است که برای سازماندهی و مدیریت جریان سیالات در یک سیستم طراحی شده است. این قطعه به طور گسترده در سیستمهای گرمایش از کف، سیستمهای رادیاتور، توزیع آب سرد و گرم بهداشتی، و حتی در برخی کاربردهای صنعتی مورد استفاده قرار میگیرد. هدف اصلی کلکتور کاهش تعداد اتصالات پیچیده و لولهکشیهای موازی است که منجر به سهولت نصب، افزایش زیبایی، و بهبود عملکرد سیستم میشود.
اجزای اصلی کلکتور
یک کلکتور استاندارد معمولاً شامل اجزای زیر است:
- مسیر رفت و برگشت: شامل دو شاخه اصلی برای توزیع سیال گرم یا سرد به مدارها و جمعآوری سیال برگشتی از آنها.
- شیرهای قطع و وصل: برای هر مدار، امکان قطع و وصل جریان را فراهم میکنند.
- فلومتر (دبیسنج): در مسیر رفت یا برگشت هر مدار، برای اندازهگیری و تنظیم دقیق دبی سیال.
- شیرهای هواگیری: برای تخلیه هوای محبوس در سیستم و جلوگیری از کاویتاسیون و اختلال در جریان.
- شیر تخلیه: برای تخلیه آب سیستم در مواقع نیاز به تعمیر یا سرویس.
- مانومتر (فشارسنج) و دماسنج: برای نظارت بر فشار و دمای سیستم.
- پایههای نگهدارنده: برای نصب ایمن و محکم کلکتور.
انواع کلکتور بر اساس جنس
جنس کلکتور تاثیر مستقیمی بر دوام، مقاومت در برابر خوردگی و قیمت آن دارد:

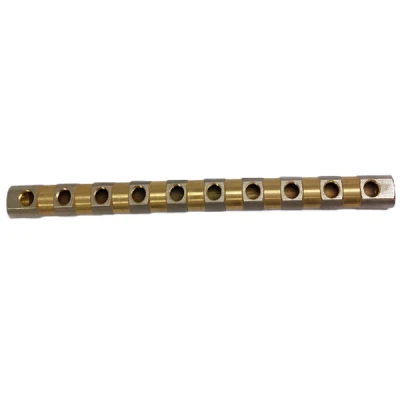

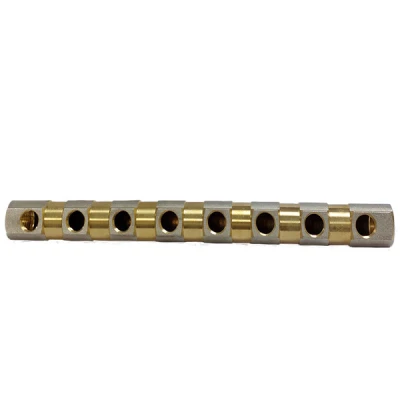

- کلکتور برنجی: متداولترین نوع است که به دلیل مقاومت بالا در برابر خوردگی و فشار، و همچنین قابلیت جوشکاری و مونتاژ آسان، کاربرد وسیعی دارد. برای سیستمهای آب آشامیدنی و گرمایشی مناسب است.
- کلکتور استیل ضد زنگ (استنلس استیل): این نوع کلکتور مقاومت بسیار بالایی در برابر خوردگی دارد و برای کاربردهایی که به بهداشت بالا نیاز دارند (مانند آب آشامیدنی) یا سیستمهای با سیالات خاص، ایدهآل است.
- کلکتور پلیمری (پلاستیکی): عمدتاً از مواد پلیمری مانند PPSU (پلیفنیل سولفون) ساخته میشوند. سبک، مقاوم در برابر خوردگی و ارزانتر هستند. بیشتر در سیستمهای گرمایش از کف و توزیع آب سرد استفاده میشوند.
ویژگیهای فنی و عملکردی
عملکرد کلکتور فراتر از یک تقسیمکننده ساده است. کلکتورهای مدرن مجهز به سیستمهای کنترل جریان پیشرفتهای هستند که امکان تنظیم دبی برای هر مدار را به صورت جداگانه فراهم میکنند. این قابلیت برای بالانس کردن حرارتی سیستمهای گرمایش از کف یا رادیاتور بسیار حیاتی است تا از توزیع نابرابر گرما جلوگیری شود. شیرهای برقی (اکچویتورها) میتوانند به این کلکتورها متصل شوند تا کنترل خودکار دما در هر منطقه (زون) از طریق ترموستاتهای اتاقی امکانپذیر گردد. این ویژگی به بهینهسازی مصرف انرژی و افزایش راحتی کمک میکند. همچنین، وجود شیرهای هواگیری و تخلیه آب، نگهداری و سرویس سیستم را آسانتر میسازد و از تجمع رسوبات یا هوا در لولهها جلوگیری میکند.
در انتخاب کلکتور، علاوه بر جنس و تعداد خروجی، توجه به قطر ورودی و خروجی کلکتور و همچنین قطر انشعابات آن بسیار مهم است. این ابعاد باید با سایز لولهکشی اصلی و فرعی سیستم شما همخوانی داشته باشند تا افت فشار به حداقل رسیده و جریان سیال به طور مؤثر و بدون محدودیت عبور کند. حداکثر فشار کاری و دمای قابل تحمل نیز از جمله فاکتورهای کلیدی هستند که باید با شرایط عملیاتی سیستم مطابقت داشته باشند.
