کیت آموزشی ساخت ربات نوآوران الکترونیک مدل AVR
مشخصات فنی
ویژگیهای فیزیکی و جنس
| جنس بدنه اصلی |
پلاستیک ABS
|
|---|---|
| گروه رنگی |
هفت رنگ
|
اطلاعات عمومی و آموزشی
| رده سنی توصیه شده |
کودک، نوجوان، بزرگسال
|
|---|---|
| مهارتهای تحت تمرکز |
آموزش مفاهیم اولیه علوم رباتیک و الکترونیک، افزایش خلاقیت و قدرت تفکر
|
برق و انرژی
| منبع تغذیه |
باتری قلمی
|
|---|
بستهبندی و لوازم جانبی
| لوازم جانبی همراه |

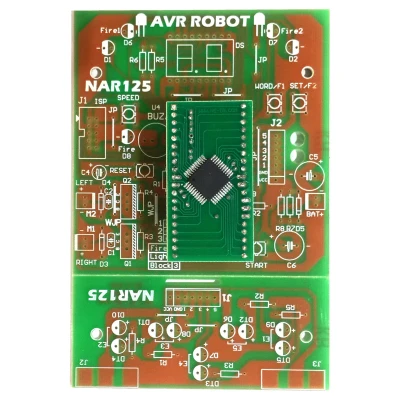

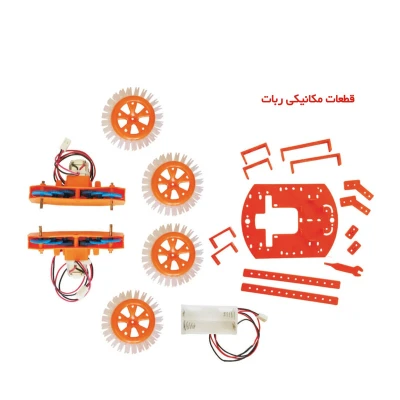

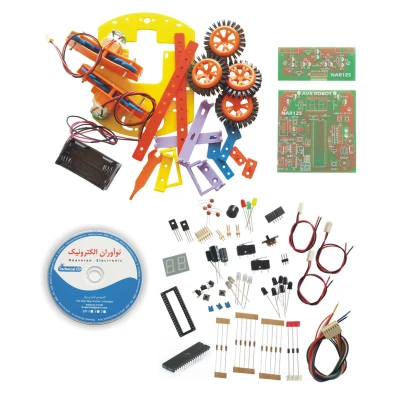

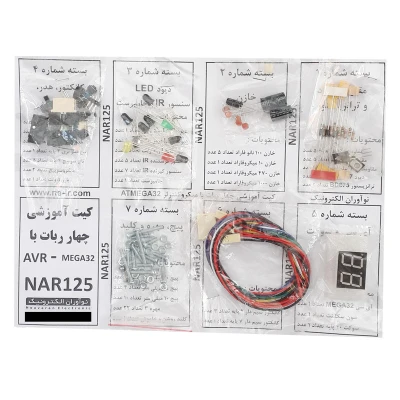

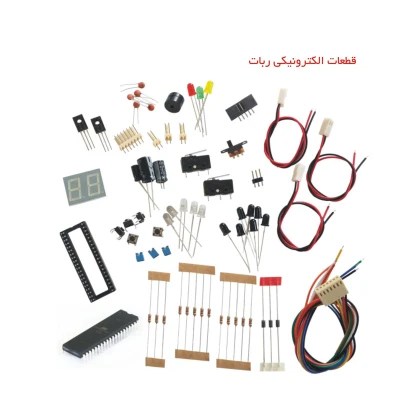

دو عدد برد مدار چاپی (PCB) شامل برد اصلی و برد سنسور تمامی قطعات الکترونیکی مورد نیاز (خارن، مفاومت، ترانزیستور، دیود، آی سی، کانکتور و ...) پیچ و مهره فلزی جهت اتصال قطعات بدنه ربات به یکدیگر دو عدد موتور DC دو عدد گیربکس چهار عدد چرخ یک عدد جا باتری 4 تایی (باتری داخل محصول نمی باشد) قاب ربات شامل 13 قطعه پلاستیکی از جنس ABS (مقاوم در برابر شکستن) سی دی نرم افزارها و تصاویر آموزشی به همراه فایل راهنمای محصول (PDF)
|
|---|
گالری

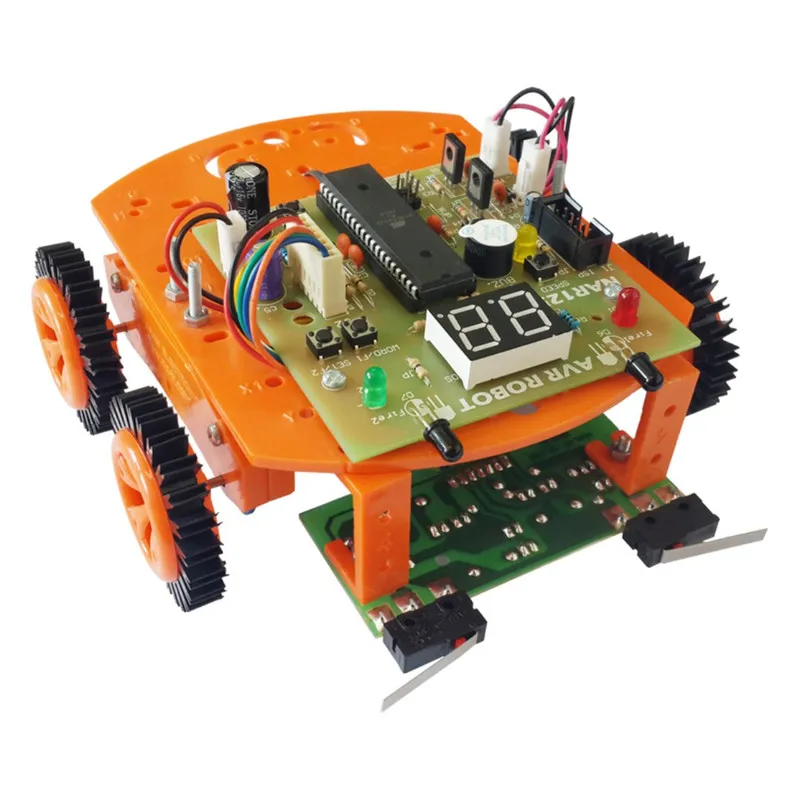

کیت آموزشی ساخت ربات نوآوران الکترونیک مدل AVR مجموعهای علمی و کاربردی برای آشنایی پلهبهپله با مبانی رباتیک و الکترونیک است. این کیت به صورت قطعات کاملاً مجزا ارائه میشود و بخشهای الکترونیکی آن برای اتصال به برد و راهاندازی نهایی به استفاده از هویه و سیم قلع جهت فرآیند لحیمکاری نیاز دارند. حضور میکروکنترلر قدرتمند ATMega32 در این سیستم امکان برنامهریزی و اجرای عملکردهای هوشمند رباتیک را فراهم میسازد.
جنس بدنه اصلی این ربات از پلاستیک ABS ساخته شده است تا مقاومت فیزیکی قطعات مکانیکی در طول مونتاژ و آزمایشهای مختلف کاملاً حفظ شود. انرژی الکتریکی کل مدار از طریق باتری قلمی تامین میشود که این موضوع سهولت استفاده را برای ردههای سنی مختلف ایجاد میکند. همچنین یک نمایشگر سونسگمنت بر روی برد تعبیه شده است تا وضعیتها و حالتهای گوناگون ربات به صورت بصری به کاربر نمایش داده شود.
قابلیتهای عملکردی و ساختار مکانیکی

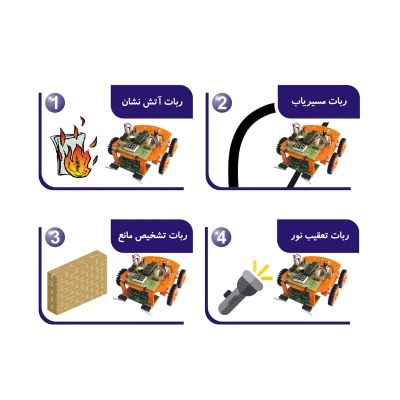

عملکردهای چهارگانه تعبیه شده در این ربات شامل حالتهای مسیریاب، آتشیاب، نوریاب و حل ماز است. تنوع بالای قطعات مکانیکی داخل جعبه به کاربر اجازه میدهد تا با تکیه بر خلاقیت خود، ساختارهای متفاوتی را فراتر از مدل پایه طراحی و پیادهسازی کند. حسگرها و قطعات الکترونیکی هماهنگ با میکروکنترلر، وظیفه تشخیص عوامل محیطی مانند مسیر، نور و حرارت را در هر یک از این حالتها بر عهده دارند.
چیدمان قطعات بر روی شاسی پلاستیکی به گونهای طراحی شده است که فرآیند انتقال نیرو و حرکت ربات در شرایط مختلف آزمایشگاهی به درستی صورت گیرد. نمایشگر سونسگمنت تعبیه شده روی کیت به عنوان یک رابط کاربری ساده عمل کرده و حالتهای کاری در حال اجرا را نمایش میدهد. این ویژگی به درک بهتر جریان برنامهنویسی و پردازش دادهها در میکروکنترلر AVR کمک شایانی میکند.
فرآیند مونتاژ و راهنمای ساخت
با توجه به ساختار غیرمونتاژ شده محصول، کاربران باید تمامی اجزای الکترونیکی و مکانیکی را بر اساس دستورالعملهای فنی به یکدیگر متصل نمایند. این فرآیند علاوه بر آموزش اصول اولیه الکترونیک، مهارتهای فنی دستی مانند لحیمکاری دقیق مدارها را به چالش میکشد. برای این منظور، ابزارهای لحیمکاری نظیر هویه و سیم قلع باید به صورت جداگانه تهیه شده و با رعایت نکات ایمنی مورد استفاده قرار گیرند.
جهت تسهیل در فرآیند ساخت و جلوگیری از خطاهای احتمالی، یک لوح فشرده حاوی فایل راهنمای متنی و تصویری به همراه قطعات ارائه شده است. این راهنما تمامی مراحل لحیمکاری قطعات الکترونیکی روی فیبر مدار چاپی و بستن شاسی مکانیکی ربات را با جزئیات کامل تشریح میکند. از این رو، کاربران میتوانند به صورت خودآموز و گامبهگام مراحل ساخت این کیت رباتیک را به اتمام برسانند.
مزایا و معایب
- مجهز به میکروکنترلر قدرتمند AVR ATMega32
- قابلیت پیادهسازی چهار عملکرد مسیریاب، آتشیاب، نوریاب و حل ماز
- بدنه اصلی مقاوم از جنس پلاستیک ABS
- دارای نمایشگر سونسگمنت برای نشان دادن وضعیتهای ربات
- همراه با لوح فشرده راهنمای متنی و تصویری مونتاژ
- نیاز به تهیه جداگانه ابزار هویه و سیم قلع جهت لحیمکاری قطعات
- عدم مونتاژ اولیه قطعات الکترونیکی و مکانیکی
