راهکار فرزکاری رباتیک از رباتهای صنعتی برای انجام عملیات فرزکاری و شکلدهی با دقت بالا با دقت ثابت و عملکرد پایدار استفاده میکند. این راهکار تولیدکنندگان را قادر میسازد تا بهرهوری را افزایش دهند، انعطافپذیری طراحی را افزایش دهند و وابستگی به کار دستی را کاهش دهند. علاوه بر ماشینکاری فوم، این سیستم از طیف گستردهای از مواد از جمله فلزات، چوب، پلاستیک و مواد کامپوزیتی پشتیبانی میکند و نیازهای متنوع تولید را برآورده میسازد.
پیکربندی سیستم
یک سیستم فرزکاری رباتیک کامل از اجزای سختافزاری و نرمافزاری کلیدی زیر تشکیل شده است:
بازوی رباتیک صنعتی: یک ربات صنعتی با استحکام بالا با شش محور یا بیشتر، که سینماتیک انعطافپذیر و دسترسی گسترده را فراهم میکند. بازوی رباتیک به عنوان هسته اصلی راهحل فرزکاری عمل میکند و امکان ماشینکاری دقیق سطوح با فرم آزاد، هندسههای سهبعدی پیچیده و قطعات کار پیچیده را فراتر از قابلیتهای ماشینهای ابزار معمولی فراهم میکند.
کنترلکننده ربات و سیستم کنترل اتوماسیون: کنترلکننده ربات به عنوان واحد کنترل مرکزی سیستم فرزکاری خودکار عمل میکند. این واحد دادههای CAD/CAM را پردازش میکند، مسیرهای ابزار را محاسبه میکند و حرکت چند محوره ربات را هماهنگ میکند تا عملیات فرزکاری دقیق، پایدار و تکرارپذیر را تضمین کند.
سیستم اسپیندل فرز و ابزار برش: واحد اسپیندل نیروی برش مورد نیاز را تولید کرده و در طول فرآیند فرزکاری، عملیات برداشت مواد را انجام میدهد. ابزارهای برش و پیکربندی اسپیندل بر اساس نوع ماده و الزامات ماشینکاری انتخاب میشوند و سرعت برش بهینه، دقت ابعادی و کیفیت سطح را تضمین میکنند.
اجزای اتوماسیون کمکی: شامل سیستمهای تعویض خودکار ابزار (ATC)، حسگرهای اندازهگیری ابزار و مسیرهای خطی ربات. این اجزا امکان عملیات فرزکاری کاملاً خودکار را فراهم میکنند، زمان از کارافتادگی را به حداقل میرسانند، پوشش ماشینکاری را گسترش میدهند و راندمان کلی سیستم را بهبود میبخشند.
اصل عملیاتی
فرآیند فرزکاری رباتیک مبتنی بر ادغام مهندسی دیجیتال و کنترل دقیق حرکت رباتیک است:
برنامهنویسی CAD/CAM و شبیهسازی آفلاین: مدلهای سهبعدی با استفاده از نرمافزار CAD ایجاد میشوند و مسیرهای ابزار از طریق سیستمهای CAM تولید میشوند. با توجه به سینماتیک چند محوره ربات، شبیهسازی آفلاین برای جلوگیری از تکینگیها و جلوگیری از برخوردها در محدوده کاری مورد نیاز است.
عملیات فرزکاری: اسپیندل پرسرعت عملیات برش را انجام میدهد در حالی که بازوی رباتیک به صورت پویا برای دسترسی به زیربرشها، حفرههای عمیق و سطوح منحنی حرکت میکند. این امر امکان ماشینکاری قطعات کار در مقیاس بزرگ و هندسههای پیچیده را فراهم میکند که برای ماشینهای CNC سنتی چالش برانگیز است.
مزایای ربات فرزکار
- ماشینکاری چند مادهای: فلزات، پلاستیکها، چوب و مواد کامپوزیتی
- سینماتیک چند محوره انعطافپذیر برای سطوح و هندسههای پیچیده
- ادغام یکپارچه با ماشینهای ابزار، میزهای دوار و سیستمهای اتوماسیون
- مناسب برای اجزای کوچک و سازههای بزرگ
کاربرد ربات فرزکار
فرزکاری رباتیک صنعتی به طور گسترده در صنایع مختلف از جمله موارد زیر کاربرد دارد:
- صنعت خودرو: قالبهای ماشینکاری، قطعات کامپوزیتی، مدلهای طراحی و اجزای بزرگ مانند ربات جوشکاری .
- صنعت هوافضا: فرزکاری قطعات کامپوزیتی، مواد سبک وزن و سطوح پیچیده که نیاز به دقت بالا دارند.
- قالبسازی و کامپوزیتهای صنعتی: ماشینکاری قالبها، مدلها و قطعات GRP/CRP برای انرژی باد، کشتیسازی و صنایع سنگین.

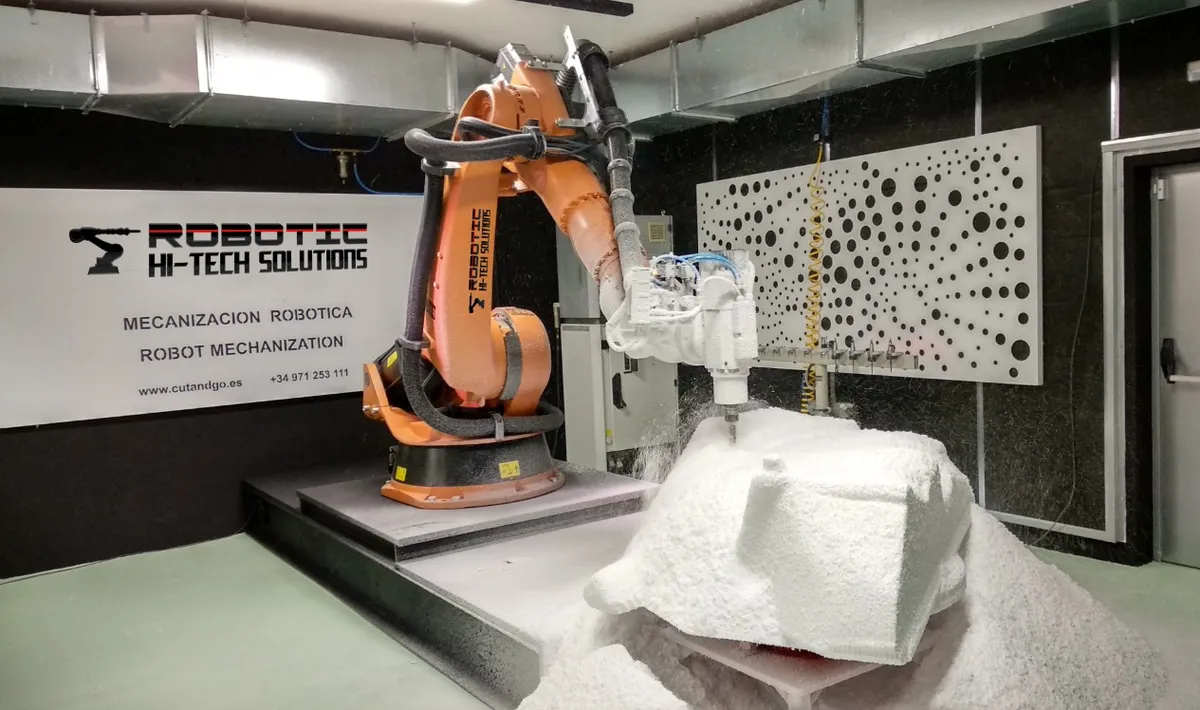

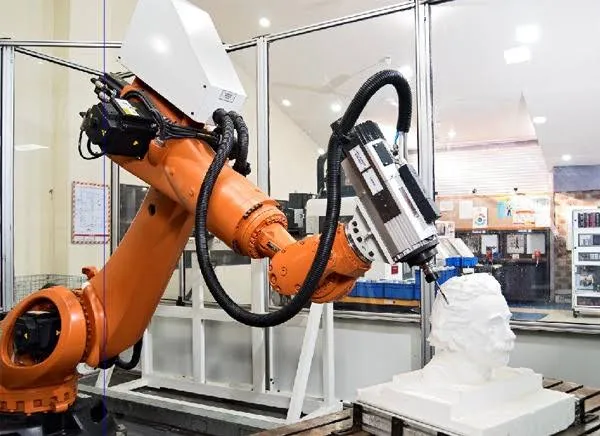

- صنعت مجسمهسازی: خلق آثار مجسمهسازی سهبعدی از سنگ، چوب، فوم و گچ بر اساس دادههای طراحی دیجیتال.
مبانی فرزکاری رباتیک
اگرچه فرزکاری دهههاست که وجود دارد، اما استفاده از رباتهای صنعتی برای این کار، یک اتفاق نسبتاً جدید در جریان اصلی است. موانع ورود رباتها به فضای فرزکاری با رواج نرمافزارهای برش سهبعدی به طور قابل توجهی کاهش یافته است. نرمافزارهای CAD/CAM برای رباتها، شبیهسازی، تأیید و هماهنگی مسیر ابزار را برای فرآیند فرزکاری معرفی کردند. این امر تبدیل طرحهای سهبعدی به کد را برای ربات آسانتر کرد. علاوه بر مؤلفه نرمافزاری، اجزای ضروری مورد نیاز برای فرزکاری عبارتند از:
- سختافزار ربات
- ماشین ابزار و اسپیندل
- جیگ قطعه کار
- حفاظت ایمنی
انواع ربات فرزکار
انواع شش محوره معمولاً کاربردهای فرزکاری رباتیک را انجام میدهند. رباتهای شش محوره مزایای قابل توجهی برای فرآیند فرزکاری دارند. اولاً، حرکت مفصلی آنها به آنها اجازه میدهد تا اشکال و طرحهای پیچیده را به طور طبیعی در قطعه کار ایجاد کنند. نتایج مشابه از سایر تجهیزات نیاز به تجهیزات پشتیبانی پیچیده یا تنظیمات دستی توسط اپراتور دارد. این رباتها همچنین دارای تعادل بین دسترسی و قدرت هستند. این ترکیب برای کار در اطراف قطعات کار بزرگتر و مدیریت تجهیزات ابزار سنگین ماشین مورد نیاز است. کاربردهای نمونه عبارتند از:
- فرزکاری قالبهای پیچیده مورد استفاده در فرآیند تزریق پلاستیک داغ
- ماشینکاری قابهای داخلی قایق
- پرداخت کاری لوله های بزرگ
- ریختهگری تجهیزات پزشکی
- پرداخت نهایی فیبر کربن
رباتSCARA به اندازه رباتهای شش محوره برای فرزکاری رایج نیست. با این حال، هنوز هم شایسته ذکر است. این واحدهای کوچک برای کاربردهای فرزکاری رباتیک کوچک، ساده و کمهزینه عالی هستند. با این حال، آنها چابکی و دسترسی پسرعموهای شش محوره خود را ندارند. این بدان معناست که آنها برای کاربردهای بزرگتر و پیچیدهتر شما مناسب نخواهند بود. با این حال، رباتهای SCARA یک گزینه کمهزینه عالی برای کار مناسب هستند. کاربردهای نمونه عبارتند از:
- نجاری
- واشرهای فلزی برای خودرو
- اجزای پلاستیکی ساده
معایب فرزکاری رباتیک
اگرچه فرزکاری رباتیک مزایای بیشماری را ارائه میدهد، اما مهم است که قبل از انجام سرمایهگذاری، محدودیتهای آن را نیز در نظر بگیرید.
۱. سرمایهگذاری اولیه بالا
- دستگاههای فرز رباتیک به دلیل قطعات و نرمافزار پیچیدهشان، هزینه اولیه بالایی دارند.
- نیاز به آموزش تخصصی برای اپراتورها و برنامه نویسان دارد.
۲. الزامات نگهداری بالا
- سیستمهای رباتیک برای حفظ عملکرد بهینه خود نیاز به نگهداری منظم - از جمله روغنکاری، کالیبراسیون و تعویض ابزار - دارند.
- هزینههای نگهداری اگر به طور پیشگیرانه مدیریت نشوند، میتوانند قابل توجه باشند.
۳. گزینههای محدود در اندازه
- بسته به میزان دسترسی و ظرفیت بار ربات، برخی از سیستمهای فرزکاری رباتیک ممکن است برای قطعات کار بسیار بزرگ مناسب نباشند.
- ممکن است کسبوکارها نیاز به ارزیابی سازگاری اندازه سیستم با الزامات خاص پروژه خود داشته باشند.
سخن آخر: ارزیابی فرزکاری رباتیک برای کسب و کار شما
یکی از پیچیدهترین ویژگیهای فرزکاری رباتیک مدرن، کنترل تطبیقی بلادرنگ است. این شامل بازخورد نیروی پویا و تنظیمات خودکار در طول فرآیند فرزکاری میشود - که ثبات را بدون کاهش سرعت یا دقت برادهبرداری تضمین میکند.
هنگام بررسی فرزکاری رباتیک، مشاغل باید تجزیه و تحلیل هزینه-فایده کاملی انجام دهند و موارد زیر را ارزیابی کنند:
- الزامات حجم تولید
- محدودیتهای بودجه
- مهارتهای نیروی کار
- اندازه مواد و قطعات
این ارزیابی استراتژیک به شما کمک میکند تا اطمینان حاصل کنید که فرزکاری رباتیک با اهداف بلندمدت شما برای بهرهوری، مقیاسپذیری و رقابتپذیری همسو است.
