جرثقیل دستی آروا 4581
مشخصات فنی
ویژگی های فیزیکی
| رنگ |
قرمز
|
|---|---|
| عرض کلی |
21
سانتیمتر
44 بهتر از بقیه
|
| وزن محصول |
14.48
کیلوگرم
44 بهتر از بقیه
|
مشخصات عملکرد
| ارتفاع بالابری (حداکثر) |
3
متر
37 بهتر از بقیه
|
|---|---|
| نیروی کشش مورد نیاز (بار کامل، نیوتن) |
310
68 بهتر از بقیه
|
ویژگیهای ایمنی
| قفل ایمنی قلاب |
دارد
91٪ دارند
|
|---|
ویژگیهای عملیاتی
| بلبرینگهای چرخ زنجیر |
دارد
66٪ دارند
|
|---|
گالری

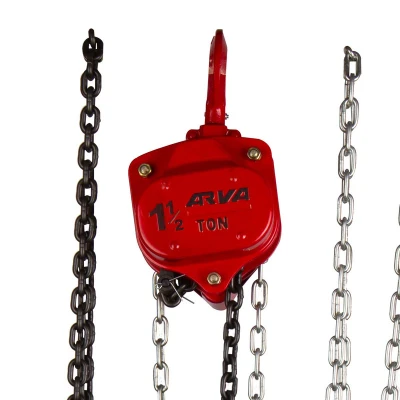

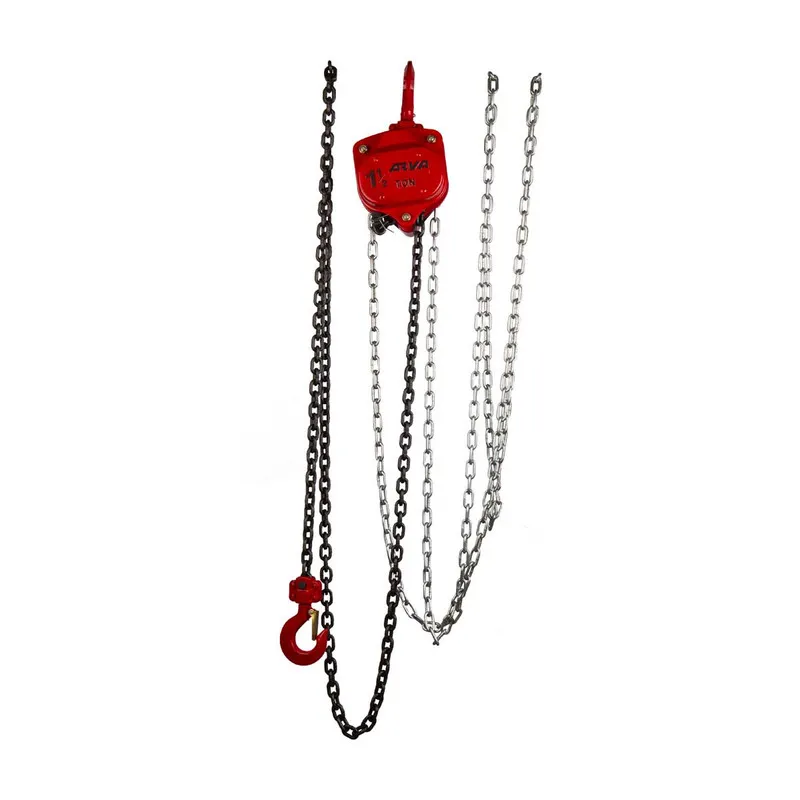

جرثقیل دستی آروا مدل 4581 ظرفیت 1.5 تن به عنوان یک ابزار لیفتینگ عمودی، از یک سیستم مکانیکی اهرمی بهره میبرد که قدرت ورودی کاربر را از طریق چرخدندهها به توان خروجی معادل ۱.۵ تن تبدیل میکند. این دستگاه برای بالابری تا ارتفاع استاندارد ۳ متر طراحی شده و ساختار فنی آن به گونهای است که تعادل میان وزن زنجیر و قدرت تحمل بار را برقرار میسازد. استفاده از متریال با کیفیت در ساختار قلابها، مقاومت لازم در برابر تنشهای کششی را فراهم آورده و ایمنی عملیات را در رنج توان تعریف شده تضمین میکند.
قلابهای تعبیهشده در این مدل دارای دهانهای به عرض ۴۱ میلیمتر هستند که امکان اتصال ایمن به انواع اسلینگ و مهاربندهای صنعتی را فراهم میآورد. وجود قفل ایمنی بر روی قلاب، از جدا شدن ناگهانی بار در اثر لرزش یا نوسانات حین جابهجایی جلوگیری کرده و پایداری محموله را حفظ مینماید. بررسی وضعیت ظاهری قلاب از نظر خوردگی یا تغییر شکل، یکی از الزامات نگهداری این قطعه حیاتی پیش از شروع هر عملیات باربرداری محسوب میشود.
مشخصات زنجیر و مکانیزم انتقال نیرو
زنجیر بارگیری در مدل 4581 با قطر دقیق ۷.۱ میلیمتر طراحی شده است که باید به طور صحیح بر روی شیارهای چرخ زنجیر قرار گیرد تا از پیچخوردگی یا انسداد در حین حرکت جلوگیری شود. به ازای هر متر افزایش در ارتفاع لیفتینگ، وزنی معادل ۱.۹۶ کیلوگرم به مجموع بار اضافه میشود که این پارامتر در محاسبات ظرفیت نهایی و فشار به گیربکس دستگاه نقش تعیینکنندهای دارد. روانکاری مناسب و اطمینان از عدم گرهخوردگی زنجیر، پیشنیاز عملکرد نرم چرخدندهها در این سیستم دستی است.
نیروی کششی مورد نیاز برای جابهجایی حداکثر بار در این جرثقیل ۳۱۰ نیوتن است که نشاندهنده نسبت تبدیل بهینه در سیستم چرخدندهها میباشد. بلبرینگهای به کار رفته در چرخ زنجیر، علاوه بر تسهیل حرکت، طول عمر قطعات درگیر را افزایش داده و از هدررفت انرژی فیزیکی کاربر جلوگیری میکنند. این مکانیزم اجازه میدهد تا بار با سرعت کنترلشده و بدون نیاز به اعمال نیروی خارج از توان استاندارد انسانی، به ارتفاع مورد نظر منتقل شود.
ایمنی و سیستم ترمز خودکار
یکی از ویژگیهای فنی برجسته در جرثقیل دستی ۴۵۸۱ آروا، سیستم ترمز و قفل ایمنی خودکار آن است که در صورت رها شدن ناگهانی زنجیر توسط کاربر، بلافاصله فعال میشود. این مکانیزم بازدارنده، مانع از سقوط آزاد بار شده و امنیت محیط کار و اپراتور را در شرایط اضطراری تامین میکند. عملکرد دقیق این قفل وابسته به سلامت اجزای داخلی گیربکس است و باید به صورت دورهای مورد بازبینی فنی قرار گیرد.
- ظرفیت باربرداری: ۱.۵ تن
- ارتفاع لیفتینگ: ۳ متر
- قطر زنجیر بارگیری: ۷.۱ میلیمتر
- نیروی مورد نیاز بار کامل: ۳۱۰ نیوتن
- عرض دهانه قلاب: ۴۱ میلیمتر
مزایا و معایب
- کاهش نیروی کششی مورد نیاز به ۳۱۰ نیوتن به واسطه طراحی بهینه چرخدندهها.
- تعبیه بلبرینگ در چرخ زنجیر جهت افزایش روانکاری و کاهش اصطکاک.
- مجهز به قفل ایمنی خودکار برای جلوگیری از رهایی ناگهانی زنجیر و سقوط بار.
- بهرهگیری از قلاب با متریال تقویتشده و دهانه استاندارد ۴۱ میلیمتری.
- محدودیت ارتفاع بالابری به حداکثر ۳ متر در حالت استاندارد.
- افزایش وزن عملیاتی به میزان ۱.۹۶ کیلوگرم به ازای هر متر زنجیر اضافه.
