گرین دات GDDM-0.8A-3P-V
مشخصات فنی
ساختار فیزیکی
| جنس بدنه |
آهن
|
|---|
ایمنی و محافظت
| ویژگیهای حفاظتی |
فیوز جهت حفاظت در برابر اتصال کوتاه ورودی (برای دستگاههای کمتر از 10 آمپر)
|
|---|---|
| گواهینامه |
CE از اروپا، BE از DCE، MBA از IIM کلکته هند، ISO9001، IS 5142، گواهی رتبه A مصرف انرژی
|
کنترل و مانیتورینگ
| روش کنترل |
دستی
|
|---|---|
| نوع مقیاس صفحه مدرج |
دیجیتال LED
|
| نوع نمایشگر |
دیجیتال LED
|
توصیههای استفاده
| کاربرد مورد نظر |
کارخانجات، نیروگاهها، پروژههای تحقیقاتی، آزمایشگاهها (هنرستان، دانشگاه، مراکز صنعتی)، حفاظت کاتدیک، استابلایزر، کوره الکتریکی، موتور، فن، ترانس High Voltage، سالن نمایش، کالیبره لوازم اندازهگیری
|
|---|
مشخصات الکتریکی
| حداکثر جریان خروجی |
0.8
|
|---|---|
| حداکثر ولتاژ خروجی |
430 ولت
|
| فرکانس ورودی |
50 و 60 هرتز
|
| ولتاژ ورودی |
380 ولت
|
گالری

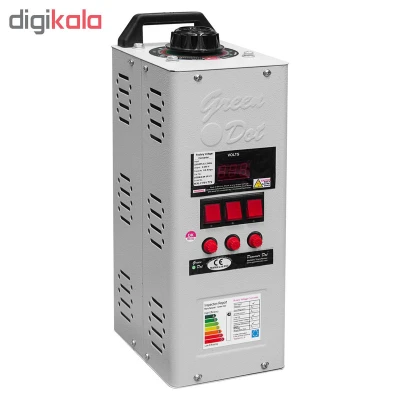

واریابل گرین دات GDDM-0.8A-3P-V یک اتوترانسفورماتور متغیر سه فاز است که تغییر ولتاژ را از طریق تنظیم فیزیکی تعداد دور سیمپیچها انجام میدهد. این دستگاه به کمک یک محور گشتاور مرکزی، کنترل همزمان تمام فازها را میسر میسازد تا ولتاژ خروجی بدون تغییر در فرکانس و با حفظ شکل موج کاملاً سینوسی ورودی تنظیم شود. دریافت گواهینامههای معتبر بینالمللی نظیر CE اروپا، رتبه A مصرف انرژی و استانداردهای ISO9001 و IS 5142 کیفیت طراحی فنی این تجهیز صنعتی را تایید میکند.
مکانیزم تغییر ولتاژ در این دستگاه بر پایه حرکت دستی بازوی ذغال استوار است که کاربر را قادر میسازد ولتاژ خروجی را با دقت بالا تا حد یک ولت مدیریت کند. مانیتورینگ این تغییرات به وسیله نمایشگر دیجیتال LED انجام میشود که ولتاژ خروجی و جریان مصرفی را به صورت لحظهای نمایش میدهد. برای تامین ایمنی در زمان کاربری، فیوز حفاظتی ویژهای جهت ایمنسازی دستگاه در برابر جریانهای اتصال کوتاه ورودی تعبیه شده است که عملکرد ایمن آن را تضمین میکند.
با توجه به بدنه آهنی مستحکم و وزن ۹.۵۵ کیلوگرمی، این واریابل پایداری فیزیکی مناسبی در محیطهای کارگاهی دارد. گستره کاربردی این مدل از آزمایشگاههای دانشگاهی و هنرستانها تا محیطهای حساس نظیر صنایع کوره الکتریکی، ترانسهای ولتاژ بالا، کنترل فنها، موتورها و سالنهای نمایش امتداد دارد. ساختار فاقد نوسان خروجی، این دستگاه را به ابزاری مطمئن جهت کالیبره کردن تجهیزات دقیق سنجش الکتریکی مبدل ساخته است.
مزایا و معایب
- تنظیم کاملاً پیوسته و خطی ولتاژ بدون ایجاد اعوجاج و تداخل هارمونیکی در خروجی
- نمایشگر دیجیتال LED جهت پایش همزمان ولتاژ خروجی و جریان مصرفی
- مجهز به فیوز حفاظتی در برابر اتصال کوتاه ورودی برای ایمنی بیشتر
- کنترل همزمان و هماهنگ تمامی فازها به وسیله محور گشتاور مرکزی
- دارای استانداردهای معتبر بینالمللی شامل CE اروپا، ISO9001 و رتبه A مصرف انرژی
- سیستم کنترل ولتاژ به صورت کاملاً دستی است و فاقد تنظیم خودکار یا موتوری میباشد
- محدودیت جریان خروجی تا سقف ۰.۸ آمپر جهت مصارف سنگین صنعتی
مقایسه با مدلهای مشابه
مقایسه مشخصات فنی با سایر نسخهها و مدلهای مشابه
| مشخصات فنی |
نسخه فعلی
گرین دات GDDM-0.8A-3P-V
|
|||
|---|---|---|---|---|
| ساختار فیزیکی | ||||
| جنس بدنه | آهن | آهن | - | آهن |
| ایمنی و محافظت | ||||
| ویژگیهای حفاظتی | فیوز جهت حفاظت در برابر اتصال کوتاه ورودی (برای دستگاههای کمتر از 10 آمپر) | مجهز به کلید On – Off؛ مجهز به نشان دهنده وضعیت فاز ها؛ مجهز به فیوز جهت حفاظت در برابر اتصال کوتاه ورودی (برای دستگاههای کمتر از ۱۰ آمپر) | فیوز و کلید ON-OFF | کلید روشن/خاموش، MCB برای حفاظت در برابر اتصال کوتاه ورودی (برای مدلهای 10 آمپر به بالا) |
| گواهینامه | CE از اروپا، BE از DCE، MBA از IIM کلکته هند، ISO9001، IS 5142، گواهی رتبه A مصرف انرژی | CE از اروپا؛ BE از DCE؛ MBA از IIM کلکته هند؛ ISO9001؛ IS 5142؛ گواهی رتبه A مصرف انرژی از موسسه استاندارد و تحقیقات صنعتی | - | CE از اروپا، BE از DCE، MBA از IIM کلکته هند، ISO9001، IS 5142، گواهی رتبه A مصرف انرژی |
| کنترل و مانیتورینگ | ||||
| روش کنترل | دستی | دستی | دستی | دستی با حرکت بازوی ذغال |
| نوع مقیاس صفحه مدرج | دیجیتال LED | - | - | دیجیتال |
| نوع نمایشگر | دیجیتال LED | دیجیتال LED | LED دیجیتال | دیجیتال LED |
| توصیههای استفاده | ||||
| کاربرد مورد نظر | کارخانجات، نیروگاهها، پروژههای تحقیقاتی، آزمایشگاهها (هنرستان، دانشگاه، مراکز صنعتی)، حفاظت کاتدیک، استابلایزر، کوره الکتریکی، موتور، فن، ترانس High Voltage، سالن نمایش، کالیبره لوازم اندازهگیری | کارخانجات، نیروگاهها، پروژههای تحقیقاتی، آزمایشگاهها (هنرستان، دانشگاه، مراکز صنعتی)، حفاظت کاتدیک، استابلایزر، کوره الکتریکی، موتور، فن، ترانس High Voltage، سالن نمایش، کالیبره لوازم اندازهگیری | حفاظت کاتدیک، استابلایزر، کوره الکتریکی، موتور، فن، ترانس High Voltage | کارخانجات، نیروگاهها، پروژههای تحقیقاتی، آزمایشگاهها، حفاظت کاتدیک، استابلایزر، کوره الکتریکی، موتور، فن، ترانس ولتاژ بالا، سالن نمایش، کالیبراسیون لوازم اندازهگیری |
| مشخصات الکتریکی | ||||
| حداکثر جریان خروجی | 0.8 A | 2 A | - | 20 A |
| حداکثر ولتاژ خروجی | 430 ولت | 430 ولت | 430 ولت | 430 ولت |
| فرکانس ورودی | 50 و 60 هرتز | 50 و 60 هرتز | 50/60 هرتز | 50/60 هرتز |
| ولتاژ ورودی | 380 ولت | 380 ولت | 380 ولت | 380 ولت |
